漿液閥 對夾式漿液閥
更新：2022/8/26 9:41:25??????點擊：
- 品牌：???工開閥門
- 型號：???Z573X-6、Z573X-10
產品介紹
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥
錐齒輪傳動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的平板閘閥（漿液閥）。
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z573X-6 |
6 |
0.6 |
≤120 |
煤漿、糖漿、紙漿、泥漿、污水礦渣等 |
|
Z573X-10 |
10 |
1.0 |
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥零部件材料表：
|
型號 |
材料 |
|||||
|
閥體 |
閘板 |
閥體密封圈 |
閥桿 |
支架 |
填料 |
|
|
Z573X-6 |
灰鑄鐵 |
鉻鎳鉬鈦不銹鋼 |
合成橡膠或聚四氟乙烯 |
鉻不銹鋼 |
碳素鋼 |
聚四氟乙烯 |
|
Z573X-10 |
||||||

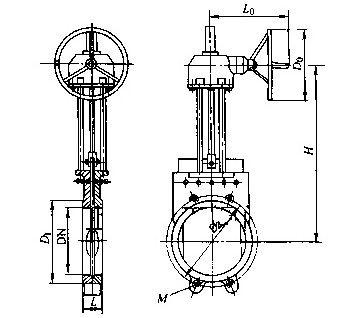

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥結構：（圖）
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥外觀尺寸：
|
DN |
L |
D1 |
D2 |
H |
L0 |
D0 |
M |
|
|
PN6 |
PN10 |
|||||||
|
50 |
40 |
100 |
125 |
300 |
400 |
250 |
M16 |
|
|
65 |
40 |
120 |
145 |
310 |
400 |
250 |
M16 |
|
|
80 |
40 |
135 |
160 |
335 |
400 |
250 |
M16 |
|
|
100 |
50 |
155 |
180 |
390 |
400 |
250 |
M16 |
|
|
125 |
50 |
185 |
210 |
430 |
400 |
250 |
M16 |
|
|
150 |
60 |
210 |
240 |
505 |
400 |
250 |
M20 |
|
|
200 |
60 |
265 |
295 |
570 |
400 |
250 |
M20 |
|
|
250 |
70 |
320 |
350 |
715 |
420 |
300 |
M20 |
|
|
300 |
70 |
80 |
368 |
400 |
820 |
420 |
300 |
M20 |
|
350 |
80 |
90 |
428 |
460 |
920 |
420 |
300 |
M20 |
|
400 |
80 |
120 |
482 |
515 |
1050 |
420 |
300 |
M22 |
|
450 |
90 |
120 |
532 |
565 |
1160 |
420 |
300 |
M22 |
|
500 |
100 |
130 |
585 |
320 |
1270 |
420 |
300 |
M22 |
|
600 |
100 |
140 |
685 |
725 |
1520 |
420 |
300 |
M27 |
|
700 |
100 |
140 |
800 |
840 |
1750 |
420 |
300 |
M27 |
|
800 |
120 |
150 |
905 |
950 |
1990 |
420 |
300 |
M30 |
|
900 |
120 |
150 |
1005 |
1050 |
2200 |
420 |
300 |
M30 |
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
