調節閥 電動調節閥
更新：2022/9/16 15:04:46??????點擊：
- 品牌：???工開閥門
- 型號：???ZRZP
產品介紹
ZRZP/ZRAP智能電動調節閥
是DKZ型電動單元組合儀表中的招行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的指標信號0～10或4～20mA.DC，將此轉為與輸入信號相對應的上焉位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。因而應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。
ZRZP/ZRAP智能電動調節閥特點：
雙密封、雙保護
IQ外殼的額定防護等級為IP68-水下3米，48小時，NEMA4/4X/6。它是完全防水可防塵，而且不"透氣"。Rotork雙密封系統確保內部元件受到保護，因?yàn)樗鼈儽环浪泳€端子模塊將內部電纜與接線端子箱隔離。即使在現場接線期間，移去接線端蓋，保護仍得以維持，且接線端子模塊 密封。
非侵入式終身密封
IQ的現場調試無需卸掉電氣箱端蓋。全部設定和調整均使用提供的紅外線設定器來完成。在我們制造廠的受控環境中組裝后，氣體交換已被排除-全部?jī)?nèi)部元件終身得到保護。非侵入式控制器意味著沒有穿過控制箱體的貫通軸。簡單、可靠，IQ簡化了設計，而規格和性能有所擴展。
力矩測量
執行器能夠可靠可精確地測定操作一個閥門的作用力，這是對閥門和執行器提供保護的基礎。IQ使用其 的輸出力矩測量系統，該系統是從人們熟悉的類似壓力傳感器這樣的過程測量技術研制而成的。在工業中經過驗證和測試的這一技術適用于閥門執行器。在帶有負荷的情況下，用安裝在力矩傳感器內的壓敏電阻傳感器，是電機蝸桿推力的反作用力直接轉換成輸出力矩比例的電信號，可獲得準確的、可重復的力矩測量值，且 于頻率、電壓和溫度變化。
ZRZP/ZRAP智能電動調節閥性能：
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
|
額定流量 系數kv |
單座 |
P |
1.2～5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
|
雙座 |
N |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
套筒 |
M |
|
15 |
|
20 |
30 |
|
75 |
115 |
|
|
公稱壓力(MPa) |
1.6 4.0 6.0 |
|||||||||
|
行程 |
10 |
16 |
25 |
40 |
||||||
|
信號 |
0-10mA DC 4-20mA DC |
|||||||||
|
介質溫度℃ |
-200～+200、-40～+250（常溫）?-40～+450（中溫）?-250～-60（低溫） |
|||||||||
|
流量特性 |
直線??百分比 |
|||||||||
|
可調范圍 |
30:1 |
|||||||||
ZRZP/ZRAP智能電動調節閥零部件材料表：
|
閥體 |
WCB |
LCB |
WC9 |
|
閥座 |
304 |
304 |
304 |
|
閥芯 |
304 |
304 |
304 |
|
導向套 |
304 |
304 |
304 |
|
閥蓋 |
WCB |
LCB |
WC9 |
|
閥桿 |
304 |
304 |
304 |
|
填料 |
PTFE/柔性石墨 |
||
|
彈簧 |
65Mn |
||
|
螺母 |
304 |
304 |
304 |

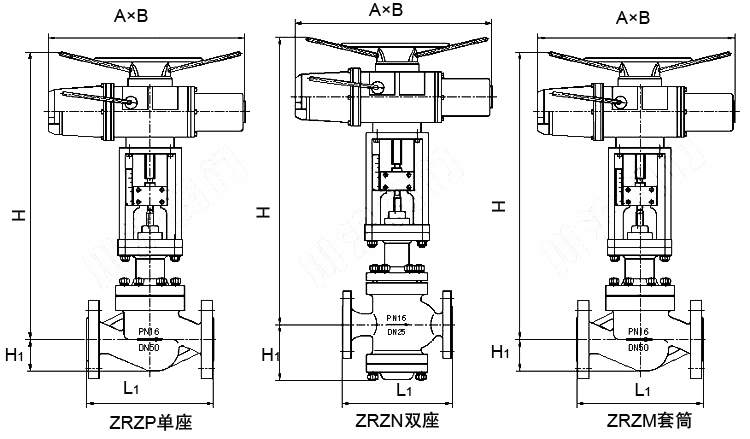

ZRZP/ZRAP智能電動調節閥：（圖）
ZRZP/ZRAP智能電動調節閥外觀尺寸：
|
公稱通徑 DN |
A 執行器寬 |
B |
L |
H |
|||||
|
ZRZP單座 |
ZRZN雙座 |
||||||||
|
PN1.6 |
PN4.0 |
PN6.4 |
普通型 |
熱片型 |
普通型 |
熱片型 |
|||
|
20 |
230 |
460 |
180 |
185 |
190 |
653 |
804 |
/ |
/ |
|
25 |
185 |
190 |
205 |
665 |
816 |
670 |
937 |
||
|
32 |
200 |
210 |
220 |
671 |
822 |
673 |
943 |
||
|
40 |
220 |
230 |
240 |
683 |
834 |
693 |
982 |
||
|
50 |
230 |
530 |
250 |
255 |
265 |
698 |
849 |
698 |
992 |
|
65 |
275 |
285 |
295 |
789 |
949 |
799 |
1147 |
||
|
80 |
305 |
310 |
325 |
792 |
952 |
809 |
1177 |
||
|
100 |
350 |
355 |
370 |
796 |
956 |
821 |
1207 |
||
|
125 |
260 |
630 |
410 |
425 |
440 |
847 |
1062 |
872 |
1357 |
|
150 |
450 |
460 |
475 |
855 |
1070 |
882 |
1377 |
||
|
200 |
550 |
560 |
570 |
894 |
1109 |
924 |
1459 |
||
|
250 |
670 |
660 |
670 |
1156 |
1368 |
1156 |
1368 |
||
|
300 |
740 |
785 |
800 |
1215 |
1427 |
1215 |
1427 |
||
ZRZP/ZRAP智能電動調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
